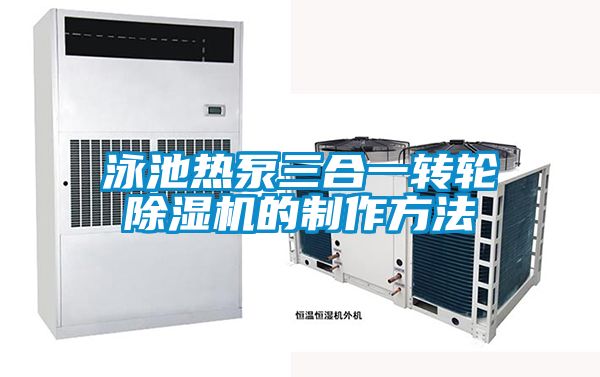

泳池熱泵三合一轉輪除濕機的制作方法

　　泳池熱泵三合一轉輪除濕機的制作方法【技術領域】[0001]本實用新型屬于轉輪除濕機技術領域，特別涉及泳池熱栗三合一轉輪除濕機。【背景技術】[0002]泳池熱栗將室內游泳池蒸發到空氣中的水蒸汽回收利用起來，首先通過熱栗將室內潮濕空氣降低溫度至露點，使空氣中的水蒸汽凝結成水，使空氣干燥達到除濕的效果，并放出熱量；其次將放出的熱量轉移給泳池水加熱，實現了室內泳池池水加熱、空氣除濕的目的。由于泳池水面散濕比較大，泳池熱栗機組僅將回風溫度降至房間露點溫度，無法平衡房間的濕度要求。機組出口的含濕量并不能滿足充分帶走室內包括水面、人員、維護結構等的散濕，將導致房間的濕度升高，墻面、玻璃幕墻等會有冷凝水現象產生；并且泳池熱栗并不能實現對室內游泳池進行實時的檢測溫度和濕度的目的，存在除濕速度慢，溫差大的問題。[0003]因此，轉輪除濕機技術領域急需一種泳池熱栗三合一轉輪除濕機，實現雙重除濕，除濕速度快，除濕連續、徹底，并且能夠?qū)崟r的監控溫濕度，實現室內泳池恒溫的目的。【發明內容】[0004]本實用新型提供了泳池熱栗三合一轉輪除濕機，技術方案如下:[0005]泳池熱栗三合一轉輪除濕機，包括:壓縮機、轉輪、水冷冷凝盤管和電控箱，并且電控箱與壓縮機相連接，壓縮機與水冷冷凝盤管相連接，水冷冷凝盤管與室內泳池池水通過水管路相連接；[0006]轉輪，包括轉輪處理區域和轉輪再生區域，轉輪處理區域與轉輪再生區域以扇形180°對扇形180°對稱設置；在轉輪前后區域分為轉輪處理風側和轉輪再生風側，轉輪處理風側內部設置有處理進風管道，在處理進風管道后端設置有蒸發盤管，蒸發盤管與壓縮機相連接，在蒸發盤管后端設置有轉輪，轉輪一側設置有處理風機，處理風機與室內泳池內送風管路相連接；轉輪再生風側內部設置有再生進風管道，在再生進風管道后端設置有風冷冷凝盤管，風冷冷凝盤管后端設置有轉輪，轉輪另一側設置有冷凝散熱風機，風冷冷凝盤管與壓縮機相連接。[0007]優選的，在上述的泳池熱栗三合一轉輪除濕機中，還包括:2個過濾器，分別安裝于處理進風管道和再生進風管道內。[0008]優選的，在上述的泳池熱栗三合一轉輪除濕機中，還包括:溫濕度探測儀，安裝于泳池室內，與電控箱連接。[0009]優選的，在上述的泳池熱栗三合一轉輪除濕機中，轉輪還包括:十字型左轉輪架、除濕輪和十字型右轉輪架，除濕輪中心的2側分別通過螺栓安裝于十字型左轉輪架、十字型右轉輪架上，轉輪用于吸濕。[0010]優選的，在上述的泳池熱栗三合一轉輪除濕機中，十字型左轉輪架和十字型右轉輪架還包括:邊框、十字形支架和加強筋，十字型支架的四個頂點安裝于邊框上，每2個加強筋以十字型支架的一邊為對稱軸對稱設置，兩端都固定在邊框上，并且與十字型支架的一邊相連接，除濕輪安裝于十字型支架的交點上。[0011]優選的，在上述的泳池熱栗三合一轉輪除濕機中，還包括:轉輪電機結構，與轉輪通過轉輪皮帶相連接。[0012]優選的，在上述的泳池熱栗三合一轉輪除濕機中，溫濕度探測儀為溫濕度探頭。[0013]本實用新型的有益效果是:[0014]1、本實用新型通過轉輪處理風側內的蒸發盤管實現一次除濕，再經過除濕輪202實現二次除濕，除濕效率更快，另外一部分冷凝熱通過水冷冷凝盤管3對泳池的池水進行加熱，節約一部分泳池加熱的能耗，實現節約能源的目的。[0015]2、本實用新型在室內泳池內設置有溫濕度探測儀，與電控箱4相連接，通過溫濕度信號控制壓縮機1的啟停、卸載等動作；能夠?qū)崟r的監督泳池內的溫濕度，再通過壓縮機1對蒸發盤管、水冷冷凝盤管、風冷冷凝盤管的作用，實現恒溫、除濕的目的。[0016]3、現有技術中的轉輪處理區域及轉輪再生區域都是以扇形270°對扇形90°進行設置的，由于90°再生區域需要使用約90-140°的高溫再生風進行除濕機再生，如果使用40-60°的廢熱，除濕量很少，除濕效果很差，除濕時間很長，不能滿足室內及時除濕的要求，如果一定要使用40-60°廢熱，則需要在轉輪處理區域安裝加熱器，才能滿足除濕的要求，從節約成本和節能方面考慮，現有技術都存在很大的弊端。本實用新型將轉輪處理區域21和轉輪除濕區域22設置成扇形180°對扇形180°，增大了轉輪除濕區域的面積，提高除濕量，增強除濕效果，減少除濕時間，提高除濕效率，利用40-60°的廢熱即能夠滿足室內除濕的要求，無需額外熱源對廢熱進行加熱，更加節能，節約成本。本實用新型的轉輪再生區域22可以充分利用60°的廢熱作為再生風，無需使用加熱器進行加熱，廢熱利用充分，無需額外能源，節約能源。[0017]4、本實用新型通過在轉輪兩側安裝十字型轉輪架，由于十字型轉輪架穩固性相對于Y型支架更好，并且出風更加均勻，提高廢熱利用率，降低能耗損失，節能環保。[0018]5、本實用新型在處理進風管道和再生進風管道內都設置有過濾器，通過過濾器對空氣中的雜質進行過濾，降低雜質進入進風管道，避免了對設備的污染，降低設備的損壞，延長使用壽命。[0019]6、本實用新型在十字型轉輪架上設置加強筋，用于提高十字型轉輪架的支撐能力，不會隨著轉輪的轉動而晃動，更加穩定、安全可靠，具有更加廣泛的適用性。【附圖說明】[0020]下面結合附圖和【具體實施方式】來詳細說明本實用新型:[0021]圖1是本實用新型泳池熱栗三合一轉輪除濕機的結構示意圖。[0022]圖2是本實用新型的轉輪的結構示意圖。[0023]圖1-2中的附圖標記為:[0024]壓縮機1，轉輪2，十字型左轉輪架201，除濕輪202，邊框203，十字形支架204，加強筋205，轉輪處理區域21，處理進風管道211，蒸發盤管212，處理風機213，過濾器214、224，轉輪再生區域22，再生進風管道221，風冷冷凝盤管222，冷凝散熱風機223，轉輪電機結構225，水冷冷凝盤管3，電控箱4，溫濕度探測儀5。【具體實施方式】[0025]為了使本實用新型技術實現的措施、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。[0026]下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。[0027]實施例1:[0028]圖1是本實用新型泳池熱栗三合一轉輪除濕機的結構示意圖。[0029]如圖1所示，本實用新型提供了泳池熱栗三合一轉輪除濕機，包括:壓縮機1、轉輪2、水冷冷凝盤管3和電控箱4，并且電控箱4與壓縮機1相連接，壓縮機1與水冷冷凝盤管3相連接，水冷冷凝盤管3與室內泳池池水通過水管路相連接；轉輪2包括轉輪處理區域21和轉輪再生區域22，轉輪處理區域21與轉輪再生區域22以扇形180°對扇形180°對稱設置；在轉輪前后區域分為轉輪處理風側和轉輪再生風側，轉輪處理風側內部設置有處理進風管道211，在處理進風管道211后端設置有蒸發盤管212，蒸發盤管212與壓縮機1相連接，在蒸發盤管212后端設置有轉輪2，轉輪2—側設置有處理風機213，處理風機213與室內泳池內送風管路相連接；轉輪再生風側內部設置有再生進風管道221，在再生進風管道221后端設置有風冷冷凝盤管222，風冷冷凝盤管222后端設置有轉輪2，轉輪2另一側設置有冷凝散熱風機223，風冷冷凝盤管222與壓縮機1相連接。[0030]實施例2:[0031]圖1是本實用新型泳池熱栗三合一轉輪除濕機的結構示意圖。[0032]如圖1所示，本實用新型提供了泳池熱栗三合一轉輪除濕機，包括:壓縮機1、轉輪2、水冷冷凝盤管3和電控箱4，并且電控箱4與壓縮機1相連接，壓縮機1與水冷冷凝盤管3相連接，水冷冷凝盤管3與室內泳池池水通過水管路相連接；轉輪2包括轉輪處理區域21和轉輪再生區域22，轉輪處理區域21與轉輪再生區域22以扇形180°對扇形180°對稱設置；在轉輪前后區域分為轉輪處理風側和轉輪再生風側，轉輪處理風側內部設置有處理進風管道211，在處理進風管道211后端設置有蒸發盤管212，蒸發盤管212與壓縮機1相連接，在蒸發盤管212后端設置有轉輪2，轉輪2—側設置有處理風機213，處理風機213與室內泳池內送風管路相連接；轉輪再生風側內部設置有再生進風管道221，在再生進風管道221后端設置有風冷冷凝盤管222，風冷冷凝盤管222后端設置有轉輪2，轉輪2另一側設置有冷凝散熱風機223，風冷冷凝盤管222與壓縮機1相連接。[0033]本實施例中，泳池熱栗三合一轉輪除濕機還包括:2個過濾器214、224，分別安裝于處理進風管道211和再生進風管道221內。[0034]圖2是本實用新型的轉輪的結構示意圖，如圖2所示，本實施例中，轉輪2還包括:十字型左轉輪架201、除濕輪202和十字型右轉輪架，除濕輪202中心的2側分別通過軸承安裝于十字型左轉輪架201、十字型右轉輪架上，除濕輪202用于吸濕。十字型右轉輪支架未在圖中畫出，與十字型左轉輪架結構一致，本領域內的技術人員能夠理解。[0035]如圖2所示，本實施例中，十字型左轉輪架2231和十字型右轉輪架還包括:邊框203、十字形支架204和加強筋205，十字型支架204的四個頂點安裝于邊框203上，每2個加強筋205以十字型支架204的一邊為對稱軸對稱設置，兩端都固定在邊框203上，并且與十字型支架204的一邊相連接，除濕輪202安裝于十字型支架204的交點上。
